單雙層倍速鏈自動生產線設備的配置要求

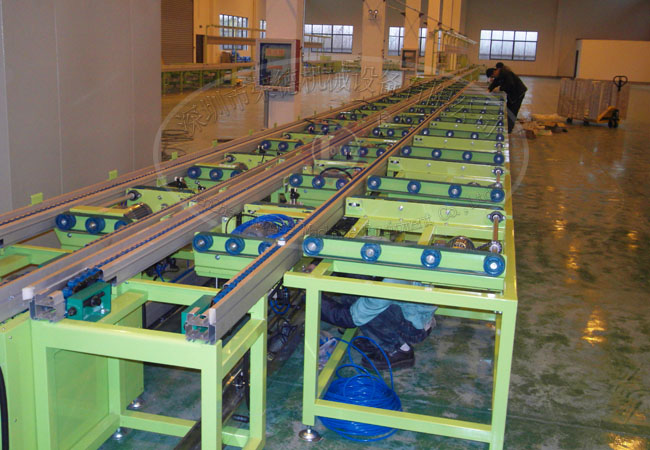

單雙層倍速鏈自動化生產線設備由回流升降機構，兩層式倍速鏈流水線，單層式倍速鏈流水線，升降過道機構，換線移栽機構、變頻器、歐姆龍接近感應器、電磁閥、變頻電機、調速電機等相關配置組成，并采用多段式拼接連線，上層生產流水線支撐型材采用重型倍速鏈專用型材，下層采用輕型倍速鏈專用型材。

1.倍速鏈配置要求
整套自動生產線設備分為兩部分其中一部分為上下兩層式回流行倍速鏈，另一部分為單層上方流水式倍速鏈。每個部分分多段式拼接每段長12m不足的按照實際長度加工。整體用60*60*4mm方通焊接機架，表面烤漆處理，每段需配備氣源過濾器1個安裝在中間位、快速接頭5個以及插座3個均勻分布在流水線上,中間布200*100mm厚1.2mm鍍鋅線槽以及1寸鍍鋅氣管，馬達采用750W臺灣變頻電機，采用尼龍倍速鏈。

2.回流升降機配置要求
框架采用40*40*3mm方通焊接制作，表面烤漆，升降氣缸采用亞德客氣缸，平移電機采用臺灣調速馬達，限位感應器用歐姆龍品牌，定位支撐采用上銀重型導軌。升降氣缸需按照實際情況安裝在兩側，升降負重50Kg時需保持平穩無晃動；治具板在平移機上需保證水平平面度公差要控制在0.2mm以內；其他面要用烤漆板密封。

3.升降過道機構技術要求
框架采用60*60*4mm方通焊接制作，表面烤漆處理，電機采用臺灣變頻電機，平移電機采用臺灣調速馬達，限位感應器用歐姆龍品牌。升降臺負重50Kg,升降時需平穩，需整體加封板密封，在中心頂部配過線槽與1寸氣管。
